Spezifikationen
Schneidfläche: 3000 * 1500mm
Schnittgeschwindigkeit: 30 m / min
Unterstützte Grafikformate: AI, PLT, DXF, BMP, LAS, DXP
Anwendung: Laserschneiden
Artikelzustand: Neu
Schnittstärke: 0-30mm
CNC oder Nicht: Ja
Kühlmodus: Wasserkühlung
Steuerungssoftware: Cypcut
Ursprungsort: Anhui, China (Festland)
Zertifizierung: CE, ISO, SGS, CCC
1 Jahr Garantie
Laserquelle: IPG / Raycus / nNIGHT / MAX
Schneidkopf: Precitec / Raytools / OSPRI / WSX
Servo-Typ: Servomotor
Kühlsystem: Wasserkühler
Laserleistung: 500/750/1000/1500/2000 / 3000w oder kundenspezifisch
Arbeitsbereich: 1500 * 3000mm
Schneidstoffe: Kohlenstoffstahl / Edelstahl / Aluminium / Kupfer
Elektrikkomponente: französischer Schneider
Übertragungssystem: YYC
Produktanwendung

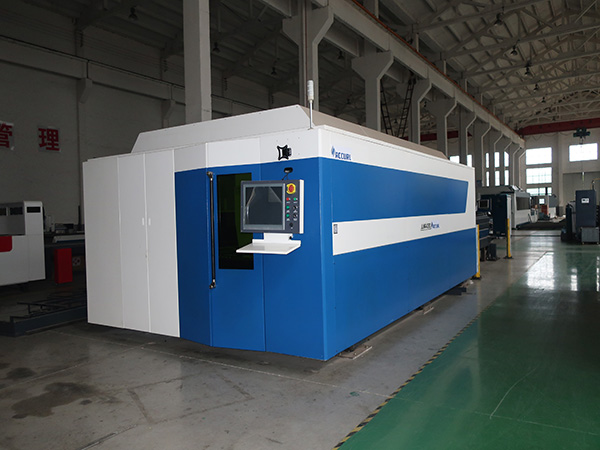

Die CL-G3015A CNC-Faserlaserschneidmaschine ist ein kompletter Satz von Laserschneidanlagen, der mit Faserlaser, Kühler, Faserschneidköpfen, Schneidwerkzeugmaschinen, Steuersystem, Wassersystem, Luftabsaugsystem und so weiter integriert ist. Die gesamte Maschine nimmt festes Werkstück und bewegliche Portalstruktur an. Es handelt sich um eine zweiachsige, dreiachsig gesteuerte CNC-Laserschneidmaschine. Unter diesen realisiert die XY-Achsenverbindung die ebene, schwebende Verfolgungs-Werkstückoberfläche der Z-Achsenachse. Vier CNC-Wellen der Ausrüstung werden durch rollende Führungen geführt, und die X-, Y- und Z-Achse des Schneidplattenteils wird von einer AC-Servo-Zahnstange angetrieben, unter der die X, Z-Achse von einer AC-Servo-Zahnstange angetrieben wird. Das Hauptbett, Y-Welle nimmt Stahlstruktur Balken, dynamische Leistung, unter denen Laserschneidkopf, AC-Servomotor, Kugelspindelpaar, Rollführungspaar, Reduzierer, Getriebe und Zahnstangenpaar alle bekannte Marke wählen. Das CNC-System übernimmt die inländischen Markenlaser, ein spezielles numerisches Steuersystem, konfiguriert die professionelle Schnittsteuerungssoftware und die Zusatzprogrammiersoftware. Kompakte Struktur, ausreichende Steifigkeit, gute Zuverlässigkeit und hohe Schneideffizienz.
Die CNC-Faserlaserschneidmaschine eignet sich zum Schneiden von Edelstahl, Kohlenstoffstahl, Legierungsstahl, Siliziumstahl, verzinktem Stahlblech, Aluminiumlegierung, Titanlegierung und anderen Metallwerkstoffen.
Haupteigenschaften
1. Der bewegliche Gantry-Balken nimmt ein neues strukturelles Design sowie ein neues Herstellungsverfahren an, das die Stabilität bei hoher Beschleunigung beibehält und die Aluminiumlegierung mit einer großen Länge breit gemacht hat. Das Gewicht nahm um 12% ab und die Steifigkeit stieg um 20%, verglichen mit dem Gussbalken.
2. CNC-System, das mit einer Mensch-Computer-Interaktionsschnittstelle, die chinesische und englische Steuerungssoftware verwendet, geschrieben wurde, machte die Bedienung einfacher und bequemer.
3. Der Schneidebereich mit Weitsicht, da drei offene Seiten vorhanden sind, die das Be- und Entladen von Rohmaterialien erleichtern. Es kann in verschiedenen Räumen angewendet werden.
4. Die im elektrischen Schaltschrank verwendete Nebenstruktur kann verschiedene räumliche Anordnung erfüllen.
5. Die Schneidkammer verwendet ein bewegliches Gitter, um endloses Schneiden präzise zu realisieren und sowohl Material als auch Schneidzeit zu sparen.
6. Die Struktur zur Staubentfernung am Basisteil wird effizienter, da die angebrachte Vorrichtung die Blasdüse sehr nahe am Schneidebereich herstellt. Dadurch wurde auch eine Entstaubungsvorrichtung zum Vermeiden eines Lasers verwendet, um eine lange Lebensdauer zu gewährleisten.
7. Dieser speziell entwickelte Laserschneidkopf kann hocheffiziente Materialschnitte in einer bestimmten Dicke durch die Einstellung von Brennweite, Fokusdurchmesser und Strahlschneidebereich, starke Kraft, Lastmaterial sowohl vorne als auch hinten durchführen Zeit sparen.
Technische Parameter
Schneidbereich (mm) | 1500X3000 | 1500X4000 | 1500X6000 | 2000X4000 | 2000X6000 | |
X-Achsenhub (mm) | 1525 | 1525 | 1525 | 2025 | 2025 | |
Y-Achsenhub (mm) | 3050 | 4050 | 6050 | 4050 | 6050 | |
Z-Achsenhub (mm) | 300 | 300 | 300 | 300 | 300 | |
Positioniergenauigkeit der XY-Achse (mm) | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | ± 0,03 | |
Position neu positionieren (mm) | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | ± 0,02 | |
Laserleistung (w) | 500/750/1000/1500/2000/3000/4000/6000 | |||||
Unser Service
Pre-Sales-Service
* Anfrage- und Beratungsunterstützung.
* Unterstützung für Beispieltests.
* Sehen Sie sich unsere Fabrik an.
Kundendienst
* Schulung zur Installation der Maschine, Schulung zur Verwendung der Maschine.
* Ingenieure zur Verfügung, um Maschinen in Übersee zu warten.
