Spezifikationen
Schnittgeschwindigkeit: 80 m / min
Unterstützte Grafikformate: DWG, DXF
Anwendung: Laserschneiden
Artikelzustand: Neu
Schnittstärke: 0-25mm
CNC oder Nicht: Ja
Kühlmodus: Wasserkühlung
Steuerungssoftware: Cypcut
Ursprungsort: China Anhui (Festland)
Markenname: ACCURL
Zertifizierung: CE, ISO, SGS

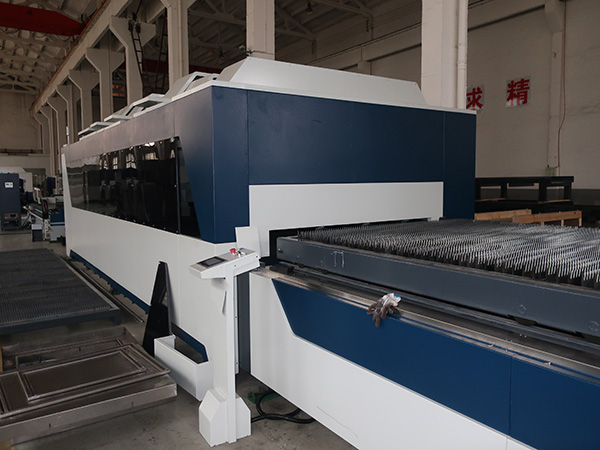

Produktname: Faserlaser-Rohr- und Plattenschneider
Stromversorgung: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
Schnittform: Platte und Rohr
Arbeitsbereich: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
Art: Faserlaser schneiden
Max Positionsgeschwindigkeit: 80m / min
Rohrdurchmesser: 30mm-220mm
Rohrschneidlänge: Weniger als 6 m
X, Y-Achsenpositionsgenauigkeit: 0,05 mm
Wiederholgenauigkeit der X-, Y-Achse: 0,025 mm
After-Sales-Service: Ingenieure für den Service von Maschinen in Übersee
Vorteile der Faserlaserschneidmaschine:
1. Ausgezeichnete Wegqualität: Kleinerer Laserpunkt und hohe Arbeitseffizienz, hohe Qualität.
2. Hohe Schnittgeschwindigkeit: Die Schnittgeschwindigkeit beträgt das 2-3-fache der CO2-Laserschneidmaschine der gleichen Leistung.
3. Stabiles Laufen: Nehmen Sie Spitzenweltimportfaserlaser an, stabile Leistung, Schlüsselteile können 100.000 Stunden erreichen;
4. Hoher Wirkungsgrad für photoelektrische Umwandlung: Vergleichen Sie mit CO2-Laser-Schneidemaschine, Faserlaser-Schneidemaschine hat dreifache photoelektrische Umwandlungseffizienz.
5. Niedrige Kosten: Energie sparen und Umwelt schützen. Die photoelektrische Umwandlungsrate beträgt bis zu 25-30%. Geringer Stromverbrauch, nur etwa 20% bis 30% der herkömmlichen CO2-Laserschneidmaschine.
6. Geringer Wartungsaufwand: Die Glasfaserleitung reflektiert kein Objektiv und spart Wartungskosten.
7 Einfache Bedienung: Glasfaserübertragung, keine Anpassung des Strahlengangs.
Technische Parameter
Effektiver Arbeitsbereich (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Max Rohrdurchmesser | 200mm (kann um 600mm angepasst werden) | ||
Rohrlänge | 6 mm | ||
Z-Achsenhub | 120 mm | ||
Max Position Geschwindigkeit | 60 m / min | ||
X, Y-Achsenpositionsgenauigkeit | 0,05 mm | ||
X, Y Wiederholgenauigkeit | 0,025 mm | ||
Laserquelle | 500 W / 700 W / 750 W / 800 W / 1000 W / 1200 W / 2000 W | ||
Kohlenstoffstahl | ≤10mm | ||
Rostfreier Stahl | ≤ 4 mm | ||
Aluminium | ≤ 4 mm | ||
Standardkonfiguration
Glasfaserversorgung | Raycus / IPG | ||
Faserschneidkopf | Raytool | ||
Maschinenkörper | TAYOR | ||
Querbalken | TAYOR | ||
Arbeitstisch | TAYOR | ||
Getriebe | Apex | ||
X, Y Zahnstangengetriebe | Schweden Linden | ||
Kugelschraube | Taiwan Hiwin | ||
Schiene | Taiwan Hiwin | ||
Pneumatisches System | Japan SMC | ||
Kühlsystem | Tayor | ||
Elektrische Bauteile | Schneider | ||
Kontrollsystem | CypCut | ||
AC-Servomotor und Treiber | Yaskawa | ||
CAD / CAM-Software | Smart Nest-Profi | ||
Schneideparameter(700w Laserleistung im Fall)
Laserleistung (W) | Material | Dicke (mm) | Geschwindigkeit (m / min) | Gas schneiden |
700W | Rostfreier Stahl | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Kohlenstoffstahl | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Stromkosten insgesamt
Artikel | Leistung (kw) | Gesamtleistung (kw / h) | Gesamtkosten (USD / h) |
Laser | 2.9 | 20,9 | USD2.0 (Konten für 60% Gesamtlast) |
Maschine | 9.5 | ||
Kühler | 4.5 | ||
Luftkompressor | 4 |
Gaskosten
Gasart | Preis (USD / Zylinder) | Kapazität (Min / Zylinder) | Kosten (USD / H) | Anmerkung |
O2 | 2.5 | 60 | 2.5 | 1mm kohlenstoffstahl |
N2 | 4.2 | 15 | 16.5 | 1mm kohlenstoffstahl |
Flüssiges N2 | 55 | 120 | 4.5 | 1mm Edelstahl |
Luft | 1.1 (Luftkompressor) | mit weniger als 2mm kohlenstoffstahl, qualitätsschnitt |
Installationsbedingungen
Das Verkäuferpersonal überwacht die Installation wie folgt:
1) Installation und Montage
2) Positionierung der Maschine und des Arbeitstisches
3) Kabel und Schläuche von der Wartungsstelle aus führen
4) Anschluss elektrischer Kabel und Gasschläuche an die Maschine
Schulungsbedingungen
Nach der Inbetriebnahme beginnt der Verkäufer mit der Schulung.
Der Kunde stellt ausreichend Material und Verbrauchsmaterial zur Verfügung, um einen zufriedenstellenden Abschluss der Schulung sicherzustellen.
Das Training umfasst folgende Dinge:
1) Überblick über die Maschine
2) Steuerfunktionen und Bedienung
3) Wartung und Einstellung der Maschine
4) Überwachten Betrieb der Maschine
Die Schulung des Maschinenbedieners erfolgt gleichzeitig mit der Installation und Inbetriebnahme, daher muss jederzeit Personal zur Verfügung stehen.
